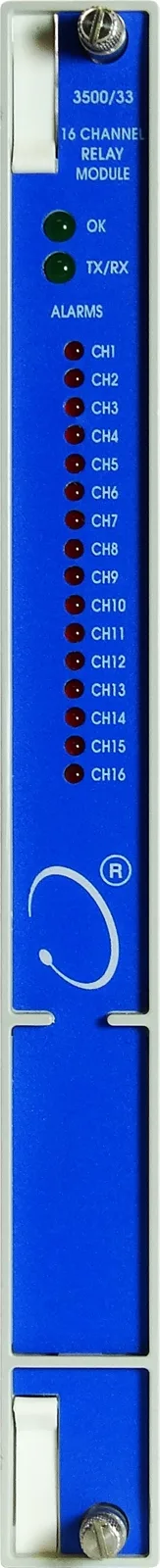

حماية الآلات والاهتزازوحدة التحكم بالمرحلات ذات الست عشرة قناة 3500/33 طراز 149986-01
رقم القطعة
3500/32M 149986-01
وحدة بارتفاع كامل ضمن نظام 3500 تضم ستة عشر مخرجاً للمرحلات قابلة للبرمجة بشكل مستقل وفق منطق الإنذار من وحدات المراقبة في الحامل، وتوفر مرحلاً لكل إنذار أو قناة عند الحاجة إلى عدد كبير من نقاط الإيقاف.
16 channelsRelays
OKFront LEDs
5 AContact ratings (standard)
0.7 kgWeight
المواصفات
| Module | 16-Channel Relay Control Module (front, full-height) |
|---|---|
| Relays | 16 channels, SPDT (can be configured to act as DPDT pairs), epoxy-sealed, 250 Vrms arc suppressors |
| Power consumption | 5.8 W typical |
| Front LEDs | OK, TX/RX, CH alarm per channel |
| Contact ratings (standard) | 5 A, 250 Vac / 1200 VA, 125 Vdc |
| DC switched power | 70 W @ 24 Vdc, 10 W @ 48 Vdc, 9 W @ 60 Vdc |
| Minimum switched load | 100 mA @ 5 Vdc (1 mA @ 1 Vdc with gold low-current relays) |
| Operation | 4 groups of 4 channels, normally energized / de-energized |
| Dimensions (H x W x D) | 241 x 24.4 x 242 mm |
| Weight | 0.7 kg |
| Rack space | 1 full-height front slot + 1 rear relay output module (149992-0x) |
| Operating temperature | -30 to +65 °C |
| Storage temperature | -40 to +85 °C |
| Humidity | 95% non-condensing |
المعايير
- EMCEMC 2014/30/EU (EN 61000-6-2, EN 61000-6-4)
- LVDLVD 2014/35/EU (EN 61010-1)
- RoHSRoHS 2011/65/EU
- FCCFCC Part 15
- cNRTLuscNRTLus Class I Div 2 and Class I Zone 2, ATEX/IECEx II 3 G Ex ec nC ic IIC T4 Gc (with approval option 01/02)
- DNVDNV GL and ABS marine rules
