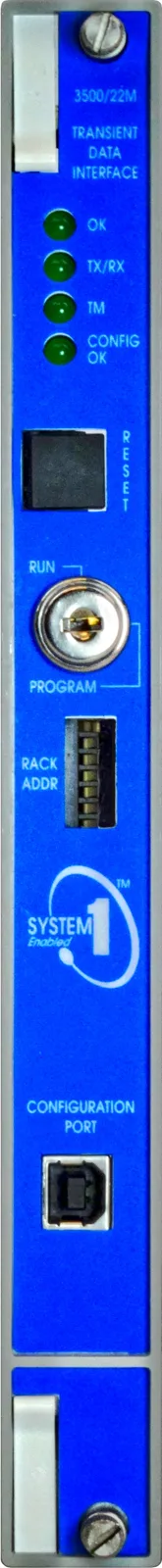

حماية الآلات والاهتزازوحدة واجهة البيانات العابرة 3500/22M طراز 288055-01
رقم القطعة
3500/22 288055-01
وحدة الواجهة التي تُركّب في الفتحة الأولى من كل حامل 3500. تتولى إعداد الحامل والاتصال ببرمجيات المراقبة، وتسجّل بيانات الآلات في حالتي التشغيل المستقر والتشغيل العابر.
10.5 WPower consumption
OKFront LEDs
switchRack address
1 to 100Keyphasor speed range
المواصفات
| Module | 3500/22M Transient Data Interface, standard (spare 288055-01, supplied with USB cable 123M4610) |
|---|---|
| Power consumption | 10.5 W |
| Front panel port | USB-B configuration port, BN Host Protocol up to 115.2 kbaud |
| Front LEDs | OK, TX/RX, TM (Trip Multiply), CONFIG OK |
| Rack address | switch, 127 addresses |
| Configuration keylock | RUN / PROGRAM |
| Waveform collection | up to 48 channels, 4 system Keyphasor inputs |
| Keyphasor speed range | 1 to 100,000 rpm (1 to 16 channels) |
| Rack space | slot 1, 1 full-height front slot + 1 rear I/O slot |
| Dimensions (H x W x D) | 241.3 x 24.4 x 241.8 mm |
| Weight | 0.91 kg |
| Operating temperature | -30 to +65 °C |
| Storage temperature | -40 to +85 °C |
| Humidity | 95% non-condensing |
المعايير
- EMCEMC 2014/30/EU (EN 61000-6-2, EN 61000-6-4)
- LVDLVD 2014/35/EU (EN 61010-1)
- RoHSRoHS 2011/65/EU
- FCCFCC Part 15
- cNRTLuscNRTLus Class I Div 2 and Class I Zone 2, ATEX/IECEx II 3 G Ex ec nC ic IIC T4 Gc (with approval option 01/02)
- DNVDNV GL and ABS marine rules
النشرة الفنية
3500/22M Transient Data Interface Module Datasheetمستند 161581 Rev. AC · PDF · مستند المصنّعمنتجات ذات صلة
