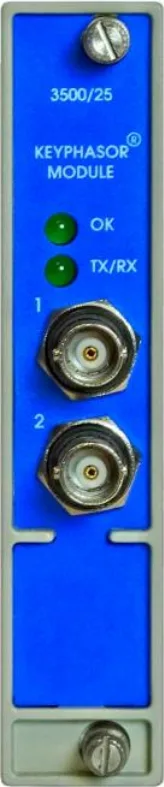

حماية الآلات والاهتزازوحدة الطور المرجعي المحسّنة 3500/25 طراز 149369-01
رقم القطعة
3500/25 149369-01
وحدة بنصف ارتفاع ضمن نظام 3500 تحوّل إشارات مجسات القرب أو اللواقط المغناطيسية إلى نبضات توقيت مرة لكل دورة. تستخدم وحدات المراقبة الأخرى في الحامل هذه النبضات لقياس السرعة والطور والمتجهات.
21.8 kΩ minInput impedance
1 to 1Speed input range
1 to 99Output range
-24 VdcTransducer power
المواصفات
| Inputs | up to 2 transducer signals, proximity probes or magnetic pickups |
|---|---|
| Input signal range | +0.8 to -21.0 V (non-isolated I/O), +5 to -11 V (isolated I/O) |
| Input impedance | 21.8 kΩ min |
| Speed input range | 1 to 1,200,000 cpm (0.017 Hz to 20 kHz), multiple events per revolution |
| Output range | 1 to 99,999 cpm |
| Power consumption | 3.2 W typical |
| Transducer power | -24 Vdc, 40 mA max per channel |
| Buffered outputs | 2 front coaxial + 2 rear, 504 Ω max |
| Front LEDs | OK, TX/RX |
| Dimensions (H x W x D) | 119.9 x 24.4 x 256.5 mm |
| Weight | 0.34 kg |
| Rack space | 1 half-height front slot |
| Replaces | 125792-01 |
| Operating temperature | -30 to +65 °C |
| Humidity | 95% non-condensing |
المعايير
- EMCEMC 2014/30/EU (EN 61000-6-2, EN 61000-6-4)
- LVDLVD 2014/35/EU (EN 61010-1)
- RoHSRoHS 2011/65/EU
- FCCFCC Part 15
- cNRTLuscNRTLus Class I Div 2 and Class I Zone 2, ATEX/IECEx II 3 G Ex ec nC ic IIC T4 Gc (with approval option 01/02)
- DNVDNV GL and ABS marine rules
