حماية الآلات والاهتزازحساس Proximitor طراز 3300 XL لنظام 5 m، تركيب على قضيب DIN
رقم القطعة
330180-51-00
منظومة تقارب تعمل بالتيارات الدوّامية تتكوّن من مجس قطر 8 mm وكابل تمديد وحساس Proximitor. تقيس اهتزاز العمود وموضعه في الآلات ذات المحامل الانزلاقية، ومكوّناتها قابلة للتبديل فيما بينها.
5 mSystem length
Not includedHazardous-area certification
50 ohmOutput resistance
المواصفات
| Product | 3300 XL Proximitor sensor (8 mm / 5 mm probes) |
|---|---|
| System length | 5 m |

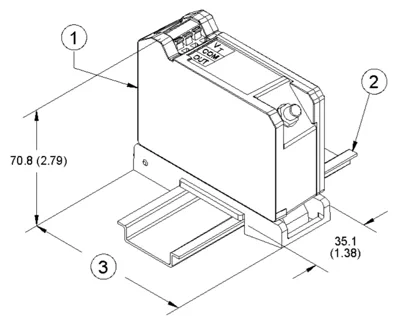

| Mounting | DIN-rail mount |
| Hazardous-area certification | Not included |
| Power | -17.5 to -26 Vdc (-23 to -26 Vdc with barriers), 12 mA max |
| Output resistance | 50 ohm |
| Sensitivity (system) | 7.87 V/mm (200 mV/mil) |
| Linear range | 2 mm (80 mils), 0.25 to 2.3 mm from target |
| Frequency response | 0 to 10 kHz (+0, -3 dB) |
| Target material | AISI 4140 steel (factory default) |
| Field wiring | 0.2 to 1.5 mm2 (16 to 24 AWG), up to 305 m |
| Terminals | SpringLoc terminal strip |
| Housing material | A308 aluminum |
| Operating temperature | -52 to +100 C (-62 to +212 F) |
| Weight | 246 g (8.67 oz) |
المعايير
- APIAPI 670 (standard 5 m system)
- EMCEMC Directive 2014/30/EU (EN 61000-6-2, EN 61000-6-4)
- RoHSRoHS Directive 2011/65/EU
النشرة الفنية
3300 XL 8 mm Proximity Transducer System Datasheetمستند 141194 Rev. AM · PDF · مستند المصنّعمنتجات ذات صلة
