حماية الآلات والاهتزازحساس Proximitor طراز 3300 XL 11 mm لنظام 9 m، تركيب على قضيب DIN، بشهادات للمناطق الخطرة
رقم القطعة
330780-91-05
منظومة تقارب بمجس أكبر قطره 11 mm ومدى خطي 4 mm بحساسية 3.94 V/mm. تناسب قياس الموضع المحوري والتمدد التفاضلي وهبوط الذراع حيث لا يكفي مدى المجس 8 mm.
9 mSystem length
50 ohmOutput resistance
255 g (9 oz)Weight
المواصفات
| Product | 3300 XL 11 mm Proximitor sensor |
|---|---|
| System length | 9 m |

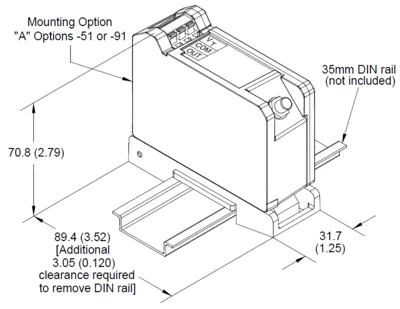

| Mounting | DIN-rail mount |
| Hazardous-area certification | Multiple approvals (hazardous area) |
| Power | -17.5 to -26 Vdc (-23 to -26 Vdc with barriers), 12 mA max |
| Output resistance | 50 ohm |
| Sensitivity (system) | 3.94 V/mm (100 mV/mil) |
| Linear range | 4.0 mm (160 mils), 0.5 to 4.5 mm from target |
| Recommended gap | 2.5 mm (100 mils) |
| Frequency response | 0 to 8 kHz (+0, -3 dB) |
| Target material | AISI 4140 steel (factory default) |
| Housing material | A380 aluminum |
| Operating temperature | -52 to +100 C (-62 to +212 F) |
| Weight | 255 g (9 oz) |
| Field wiring | 0.2 to 1.5 mm2 (16 to 24 AWG), up to 305 m |
| Terminals | SpringLoc terminal strip |
المعايير
- EMCEMC Directive 2014/30/EU (EN 61000-6-2, EN 61000-6-4)
- RoHSRoHS Directive 2011/65/EU
- Hazardous-areaHazardous-area certification per Bently Nevada Approvals Quick Reference Guide 108M1756 (option 05)
النشرة الفنية
3300 XL 11 mm Proximity Transducer System Datasheetمستند 146256 Rev. T · PDF · مستند المصنّعمنتجات ذات صلة
