330180-50-00 — حساس Proximitor طراز 3300 XL لنظام 5 m، تركيب على لوحة

منظومة تقارب تعمل بالتيارات الدوّامية تتكوّن من مجس قطر 8 mm وكابل تمديد وحساس Proximitor. تقيس اهتزاز العمود وموضعه في الآلات ذات المحامل الانزلاقية، ومكوّناتها قابلة للتبديل فيما بينها.

5 mSystem length

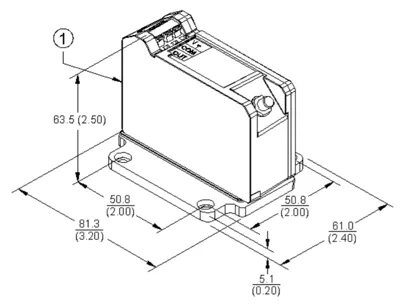

panel mountMounting

Not includedHazardous-area certification

50 ohmOutput resistance

المواصفات

Product	3300 XL Proximitor sensor (8 mm / 5 mm probes)
System length	5 m
Mounting	panel mount
Hazardous-area certification	Not included
Power	-17.5 to -26 Vdc (-23 to -26 Vdc with barriers), 12 mA max
Output resistance	50 ohm
Sensitivity (system)	7.87 V/mm (200 mV/mil)
Linear range	2 mm (80 mils), 0.25 to 2.3 mm from target
Frequency response	0 to 10 kHz (+0, -3 dB)
Target material	AISI 4140 steel (factory default)
Field wiring	0.2 to 1.5 mm2 (16 to 24 AWG), up to 305 m
Terminals	SpringLoc terminal strip
Housing material	A308 aluminum
Operating temperature	-52 to +100 C (-62 to +212 F)
Weight	246 g (8.67 oz)

المعايير

APIAPI 670 (standard 5 m system)
EMCEMC Directive 2014/30/EU (EN 61000-6-2, EN 61000-6-4)
RoHSRoHS Directive 2011/65/EU

النشرة الفنية

3300 XL 8 mm Proximity Transducer System Datasheetمستند 141194 Rev. AM · PDF · مستند المصنّع
