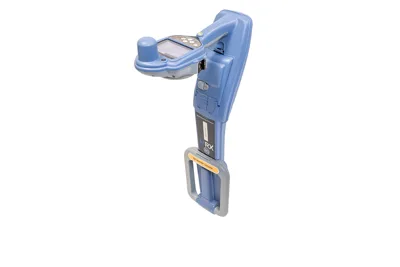

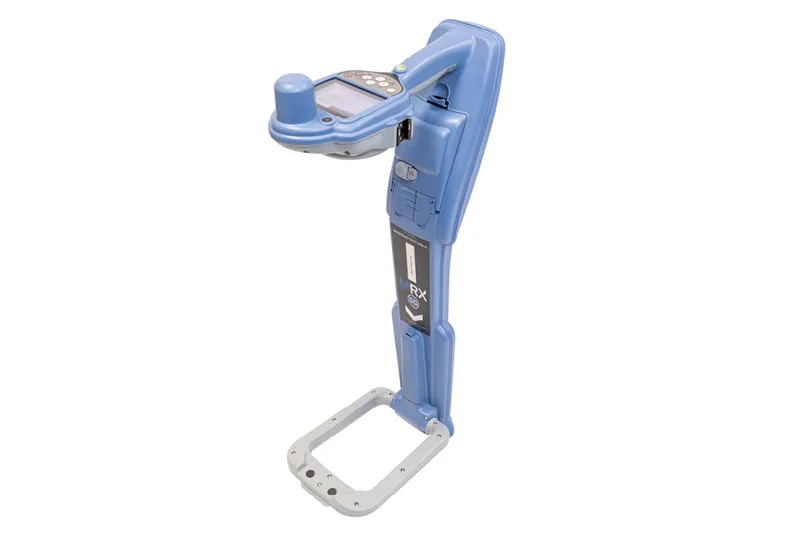

تحديد مواقع المرافق المدفونة والكشف عنهاجهاز كشف علامات RF بدقة مساحية طراز MRX SG
رقم القطعة
MRX SG
الطراز الأعلى في سلسلة MRX، يجمع بين تحديد مواقع المرافق بدقة وكشف علامات RF ومستقبل GNSS مدمج بتقنية RTK. يرسم خرائط المرافق المكتشفة بدقة 1-2 cm مع خدمة تصحيح، ويعمل مع تطبيقات ميدانية على Android وiOS.
cableFunction
7 (PeakActive locate modes
21Active locate frequencies
PowerPassive modes
المواصفات
| Function | cable, pipe and RF marker locating with survey-grade GNSS |
|---|---|
| GNSS | integrated RTK (GPS L1C/A, L2C |
| RTK position accuracy | 0.01 m + 1 ppm CEP (NTRIP / RTCM v3.x corrections) |
| Active locate modes | 7 (Peak, Peak+, Guidance, Broad Peak, Null, RF Marker, Combined) |
| Active locate frequencies | 21, ELF (98/128Hz) to 200kHz, plus up to 5 custom 50Hz-1kHz |
| Current Direction (CD) | 14 signal pairs |
| Passive modes | Power, Radio, CPS, CATV |
| Sonde frequencies | 512Hz, 640Hz, 8kHz, 33kHz |
| Depth accuracy | ±3% (cable/pipe/sonde) |
| Maximum depth readout | 30 m cable/pipe |
| RF marker types | 9 (PFR, PUR, CTV, GAS, TEL, SAN, PDE, H2O, PWR |
| Battery | Li-Ion pack, 15 h run-time (50% duty) |
| Weight | 2.6 kg with battery |
| Ingress protection | IP65 (antenna loop IP55) |
| Dimensions | 687 x 350 x 177 mm |
المعايير
- CE Safety EN 61010-12010/A1:2019
- CE EMC EN 61326-12021
- CECE Radio EN 301 489-3, EN 301 489-17, EN 301 489-19, EN 303 413, EN 300 330, EN 300 328
- CECE SAR EN 50566, EN 62479
- IPIP EN 60529
- REDRED 2014/53/EU
- LVDLVD 2014/35/EU
- EMCEMC 2014/30/EU
- RoHSRoHS 2011/65/EU
- FCCFCC 47CFR 15
- ICES-003ICES-003
- ISO 90012015 (manufacturing)
النشرة الفنية
MRX SG Survey Grade Locator - Technical Specificationمستند 90/MRXSG-TS-ENG/01 Rev. 01 · PDF · مستند المصنّعمنتجات ذات صلة
