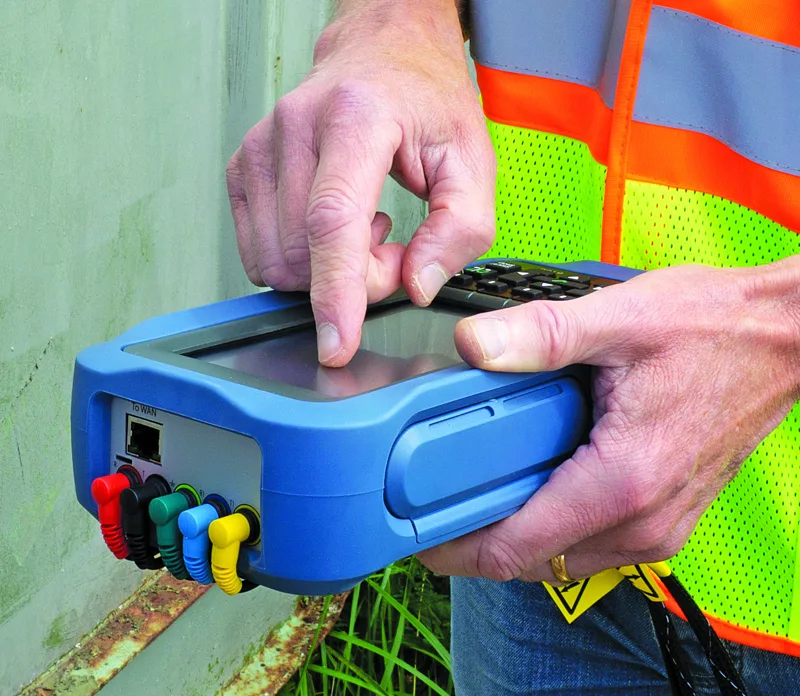

10/6100-CU-STD — جهاز 6100-Cu لفحص الشبكات النحاسية

جهاز محمول متعدد الوظائف لتركيب وصيانة خطوط الهاتف وDSL النحاسية. يجمع بين مقياس متعدد وفحوص العزل والضوضاء وقياس الانعكاس الزمني (TDR) وتحديد الأعطال بطريقتي جسر RFL وK-test، مع اختبارات آلية بنتيجة نجاح/رسوب على شاشة لمسية مقاس 6 بوصات.

StandardConfiguration

up to 125 VIsolation test voltage

0 to 400 VDC voltage

0 to 100 MΩResistance

المواصفات

Type	Multi-function copper phone network analyser
Configuration	Standard
Isolation test voltage	up to 125 V
DC voltage	0 to 400 V, ±(1% + 0.5 V)
AC voltage	0 to 280 Vrms, ±(1% + 0.5 V)
Resistance	0 to 100 MΩ
Capacitance	0.1 nF to 2 µF, ±(2% + 50 pF)
Isolation resistance	0 to 1 GΩ
TDR	0 to 6700 m, pulse 15 ns to 20 µs, accuracy ±(0.5 m + 1% x distance)
Fault location	RFL bridge (2- and 4-wire) and K-test
Display	6-inch colour touch screen, 800 x 480
Protection	354 Vrms or 1000 V DC, differential and common mode
Ingress protection	IP54
Weight	1.5 kg with battery
Operating temperature	0 to 40 °C

المعايير

CECE
CSACSA
GR-196-COREGR-196-CORE 1 m drop

النشرة الفنية

6100-Cu Specificationsمستند 90/6100-Cu-Data-ENG Rev. 01 · PDF · مستند المصنّع
